Špeciálna konštrukcia
Logistika znamená oveľa viac ako iba prepravu z bodu A do bodu B. Požiadavky sú pritom tak rozmanité ako jednotlivé priemyselné odvetvia. Ak by naše sériové produkty dostatočne nevyhovovali vašim špeciálnym prepravných požiadavkám, prichádza do úvahy aj riešenie formou špeciálnej konštrukcie.
Takéto riešenia napríklad kombinujú špeciálny nosný diel so sériovým pohonným prvkom. A to presne tak, ako to vaše výrobné a logistické procesy potrebujú. Na nájdenie presných prepravných riešení priemyselného použitia spájame náročné inžinierske vedomosti a inovačnú silu s procesným a výrobným know-how jedného z medzinárodne vedúcich poskytovateľov na poli vnútropodnikovej logistiky.
Špeciálne konštrukcie sú pre spol. Jungheinrich kráľovskou disciplínou orientácie na zákazníka. V závislosti od stupňa zákazníckych úprav a počtu kusov vyrobíme špeciálne zariadenia na vaše špecifické účely použitia v rámci malých sérií, vlastných produktov alebo jednotlivých výrobných zariadení. Rozhodujúce je pritom to, čo chcete svojou špeciálnou konštrukciou dosiahnuť.
Tu sú príklady niektorých našich špeciálnych konštrukčných riešení:
Tlačiarenský/papierenský priemysel
Úloha
• Odvetvie: papierenský priemysel
• Náklad: kotúče papiera
• Miesto použitia: zušľachťovanie papiera
• Vozík: prevádzka so spolujazdou vodiča, bočné sedadlo a bočné miesto na státie, nosnosť 3 000 kg
Riešenie:

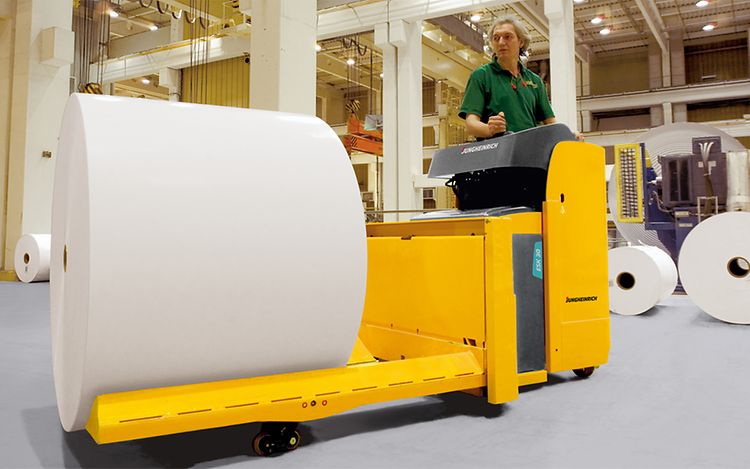

Vozík ESK 30 na prepravu kotúčov papiera
• Nosný diel s privarenou prizmatickou podložkou
• tandemové nosné kolieska, nebrzdené
• Celková dĺžka/šírka: 2 650/1 200 mm
• Zdvih: 125 mm
• Kotúče papiera s priemerom 690 až 1 510 mm
Úloha:
• Odvetvie: vydavateľský priemysel
• Náklad: kotúče s tlačou
• Miesto použitia: tlačiarne
• Vozík: prevádzka s vodičom, bočné sedadlo
• Nosnosť 2 000 kg
Riešenie:

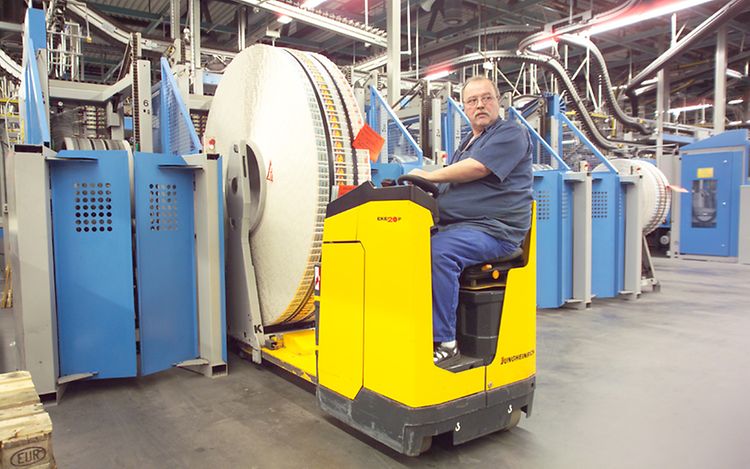

Vozík EKE 20 P na kotúče s tlačou
• Plošina na uchopovanie kotúčového zariadenia s tlačou
• Blokovací mechanizmus na bezpečnú jazdu v zákrutách
• Pohodlná sedacia poloha aj na dlhým prepravných trasách
• Pomalá jazda pri doraze volantu viac ako 25°
• Odblokovanie nosného dielu iba pri stojacom vozíku
Úloha:
• Odvetvie: papierenský priemysel
• Náklad: kotúče kartónu
• Vozík: prevádzka s vodičom, bočné sedadlo
• Nosnosť 3 500 kg
Riešenie:

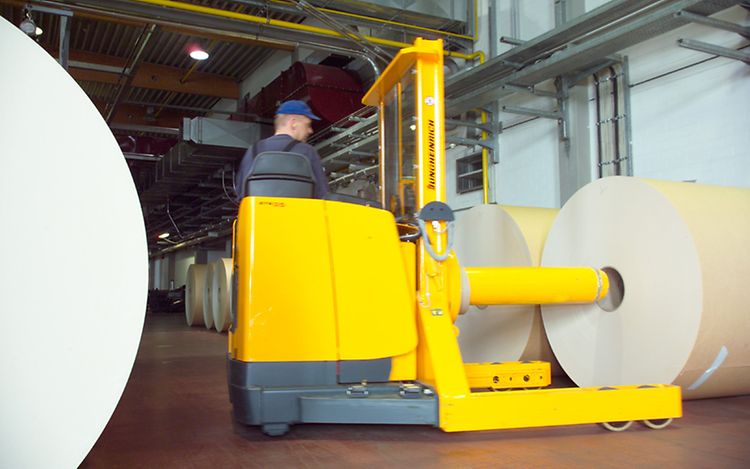

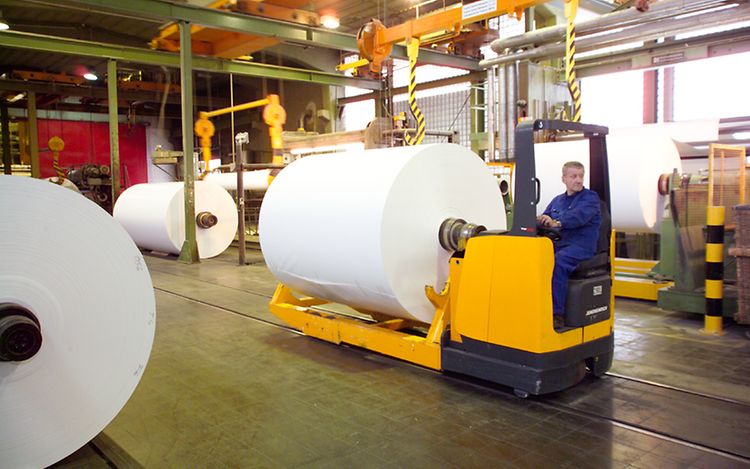

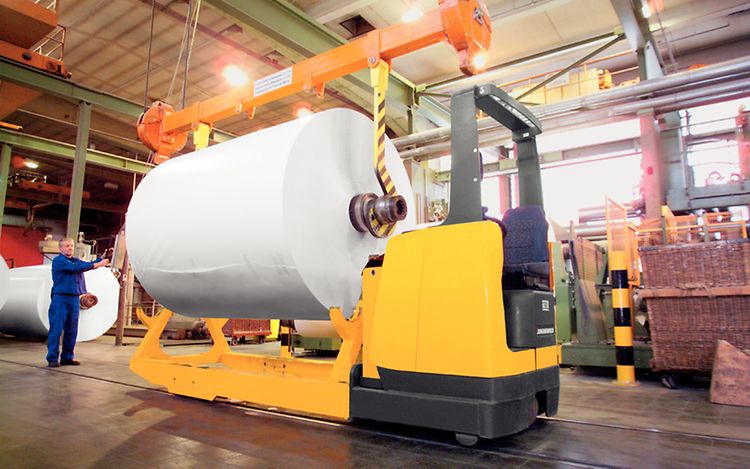

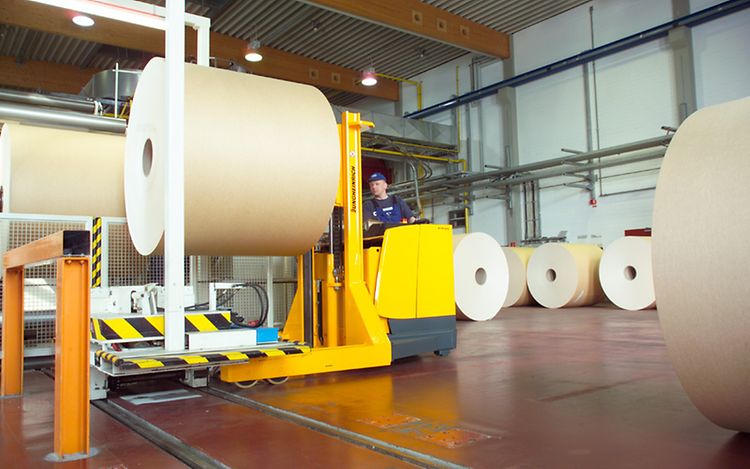

Vozík ETB 35 na prepravu kotúčov papiera
• Tŕň neobmedzene otočný doprava alebo doľava s diaľkovým ovládaním
• Brzdené nosné kolieska z Vulkollanu
• Celková dĺžka: 2 670 mm
• Celková šírka: 1 740 mm
• Výška zdvihu: 1 550 mm
• 675 mm vzdialenosť ťažiska bremena
• Krútiaci moment nosného tŕňa: 11 000 Nm
• Jednoduché zdvíhacie zariadenie
Úloha:
• Odvetvie: papierenský priemysel
• Zákazník: Scheufelen GmbH
• Náklad: kotúče papiera
• Miesto použitia: tlačiarne
• Vozík: prevádzka s vodičom, bočné sedadlo
• Nosnosť 6 000 kg
Riešenie:
Vozík ETW 60 na prepravu kotúčov papiera
• Hydraulické riadenie
• Nosný diel ako prírubová jednotka
• Nosné kolieska z Vulkollanu (295 x 100 mm)
• Celková dĺžka: 4 100 mm
• Celková šírka: 1 120 mm
• Mušľový držiak
Úloha:
• Odvetvie: baliaci priemysel
• Náklad: tlačové zariadenia
• Miesto použitia: výroba/výrobná hala
• Vozík: prevádzka s pešou obsluhou, riadenie ojom, nosnosť 7 000 kg
Riešenie:

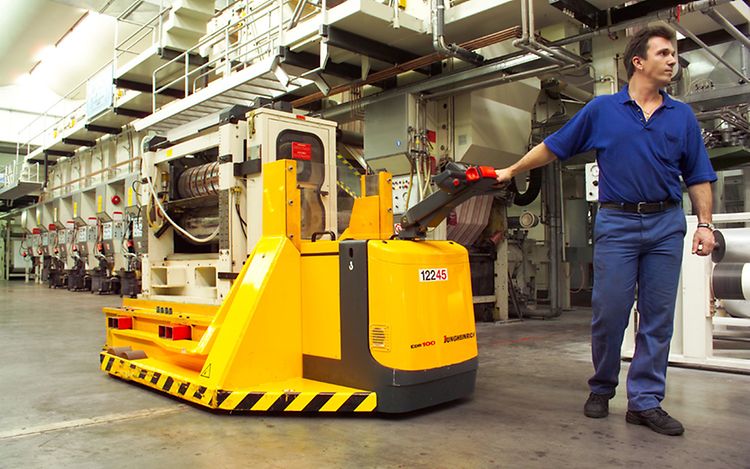

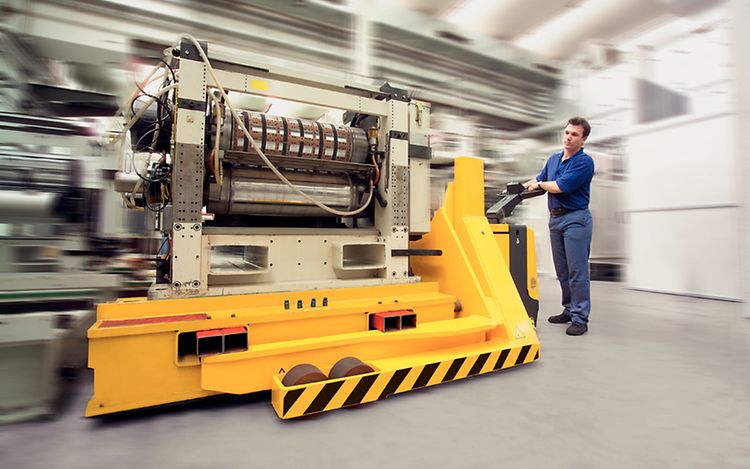

Paletový vozík so širokou stopou EDB 100
• Nosný diel so širokou stopou s privareným mono zdvíhacím zariadením
• Zdvíhacie sane s privarenými špeciálnymi nosnými prvkami
• Modifikovaný prevod riadenia
• 4 nosné kolieska z Vulkollanu (nebrzdené)
• Rýchlosť jazdy s nákladom: 3,5 km/h
Priemysel
Úloha:
• Odvetvie: výroba oceľových fólií
• Náklad: oceľové kotúče (Stahlcoil)
• Miesto použitia: skladová/výrobná hala s oceľovými dlaždicami
• Vozík: prevádzka s vodičom, bočné sedadlo
• Nosnosť 8 000 kg
Riešenie:

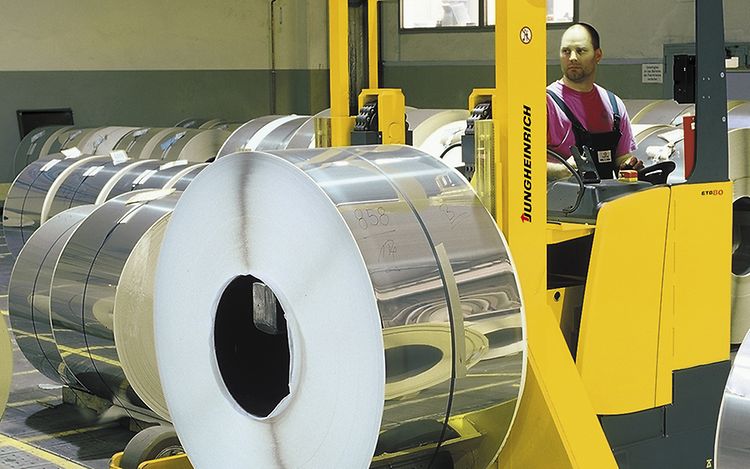

Vozík ETB 80 na prepravu kotúčov
• Uchopenie na tŕň
• Rozšírený prostriedok na uchopovanie bremena
• Nosný diel ako prírubová jednotka
• Jednoduché zdvíhacie zariadenie
• Zrkadlo na presné umiestnenie tŕňa
• Nástupné dvere, oceľová rámová ochrana, zosilnené obloženie
• Špeciálne pneumatiky

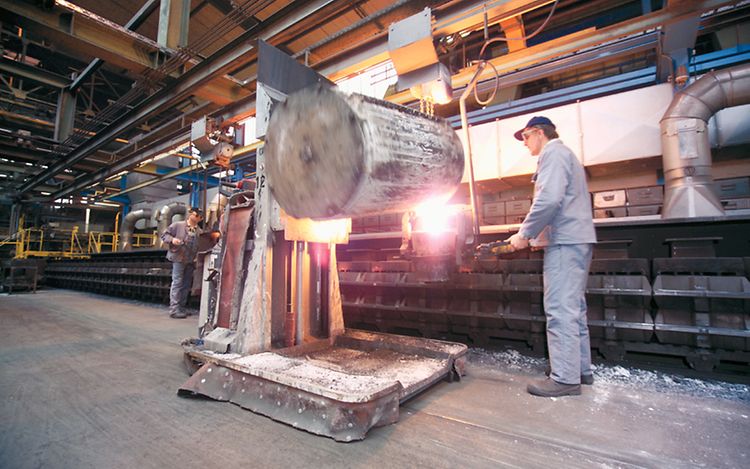

Úloha:
• Odvetvie: oceliarsky priemysel
• Náklad: tavená oceľ v kotlíkoch
• Miesto použitia: zlieváreň
• Vozík: prevádzka s pešou obsluhou, vyklápacie zariadenie
• Nosnosť: 2 000 kg
Riešenie:

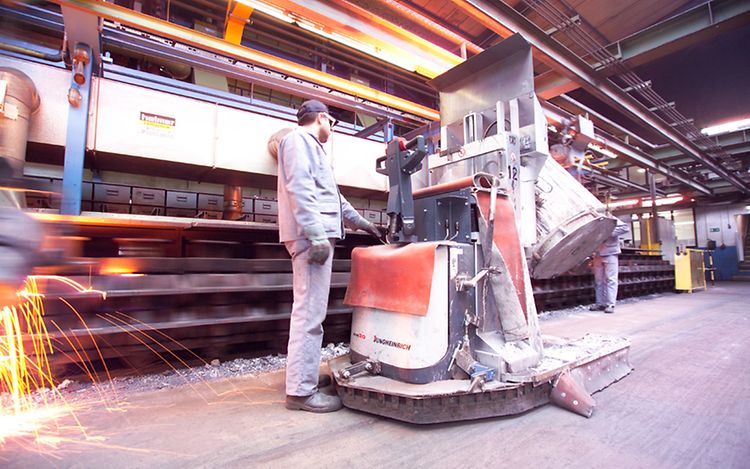

Vozík EDB 20 na prepravu kotlíkov
• Extrémne žiaruvzdorné kompletné opláštenie
• Otočný veniec na jemné vyklápanie kotlíka
• Ľahkochodné elektrické riadenie ojom na prevádzku s pešou obsluhou
• Rozšírenie ramien na maximálnu stabilitu
• Obtoková nožná lišta na bezpečnostnú vzdialenosť k obrysom vozíka
• Zberná vaňa naplnená pieskom na kvapkajúcu tavenú oceľ

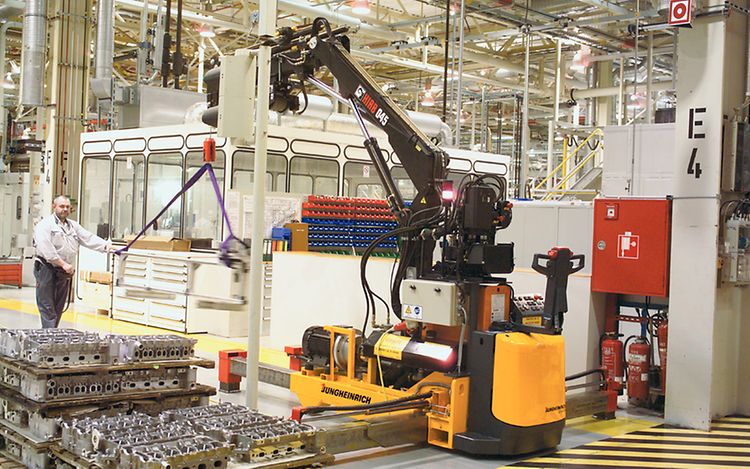

Úloha:
• Odvetvie: automobilový dodávateľský priemysel
• Náklad: nástroje na termoelektrické meniče
• Miesto použitia: výrobné haly
• Výška zdvihu min. 1 500 mm
• Nosnosť: 7 500 kg pri ťažisku bremena 1 200 mm
Riešenie:
Výložník žeriava EDB 135
• Pohon: ED
• Otočný výložník žeriava
• Bočný posun výložníka pomocou dvojčinného hydrovalca
• Nosné kolieska z Vulkollanu v tandemovom vyhotovení
• Jednoduché zdvíhacie zariadenie
• speedCONTROL
Úloha:
• Odvetvie: strojársky priemysel
• Náklad: nástroje/obrobky
• Miesto použitia: výroba
• Vozík: prevádzka s pešou obsluhou
• Nosnosť 600 kg
Riešenie:
Mobilný žeriav EDK 06
• Výsuvná výška až do 7 200 mm
• Riadenie jazdy jednosmerným motorom (batériový pohon)
• Riadenie žeriava trojfázovým motorom (zapojenie do elektrickej siete)
• Teleskopické ramená s hydraulickými opornými nožičkami
• Obsluha žeriava aj diaľkovým ovládaním
Úloha:
• Odvetvie: výroba káblov
• Náklad: káblové bubny rôznych veľkostí
• Miesto použitia: výrobná hala
• Vozík: verzia s pešou obsluhou/so spolujazdou vodiča, výstavbový nakladač
• Nosnosť 9 000 kg

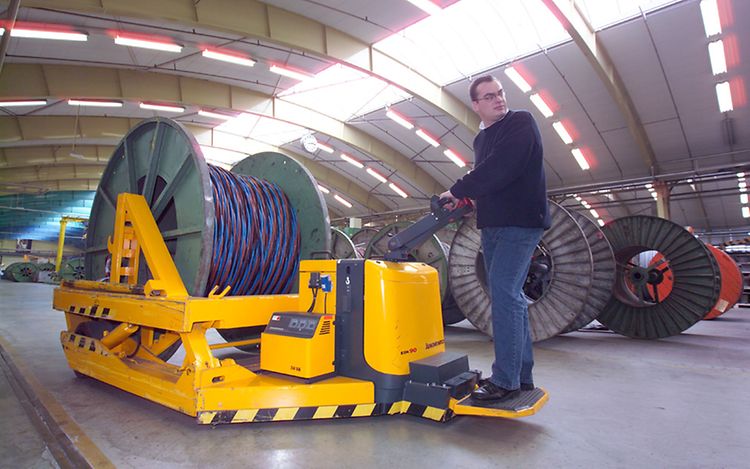

Riešenie:

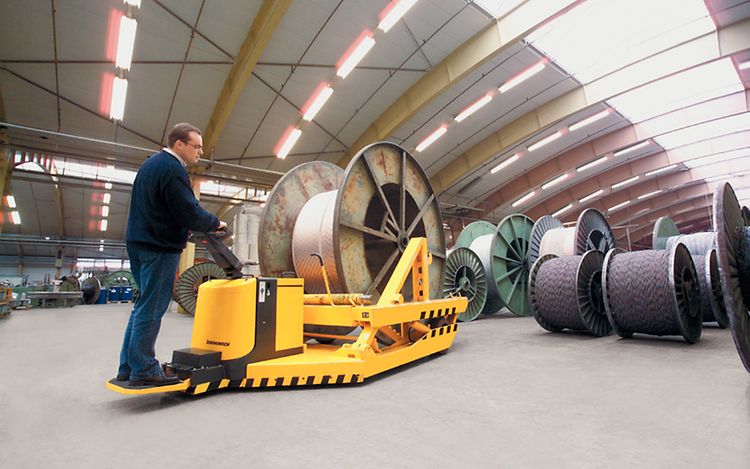

Vozík EDK 90 na prepravu bubnov
• Nosný diel ako prírubová jednotka
• Nahor vyklápateľná plošina na státie
• Zdvíhanie nákladu od podlahy
• Oporné ložiská na odvalenie káblového bubna
• Zaistenie zdvíhacieho zariadenia západkou
• Celková dĺžka: 3 405 mm
• Celková šírka: 2 025 mm
Úloha:
• Odvetvie: nábytkársky priemysel
• Náklad: pílené drevo
• Miesto použitia: píla/sklad
• Vozík: prevádzka s vodičom, bočné sedadlo
• Nosnosť 2 000 kg
Riešenie:

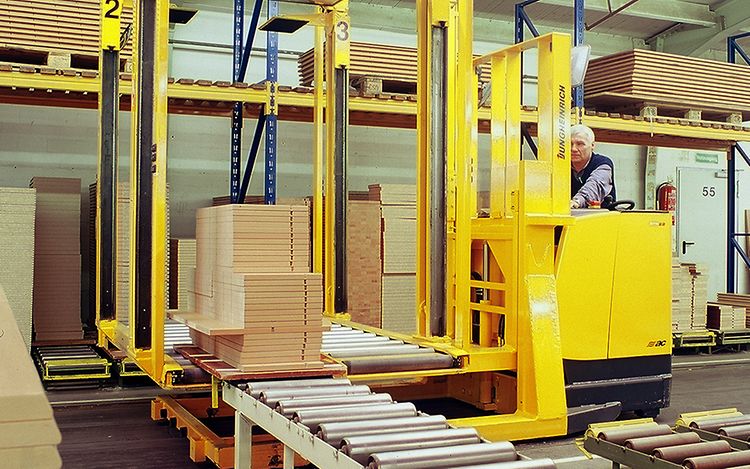

Nákladná jednotka s valčekovou dráhou ETW 22
• Podvozok s 8 jednotlivými kolieskami
• Hydraulická platforma na zdvíhanie, spúšťanie a otáčanie nákladu
• Dve nezávisle poháňané valčekové dráhy
• Hydraulický pridržiavač (teleskopický)
• Celková dĺžka: 4 025 mm
• Celková šírka: 1 750 mm
Chémia/farmácia

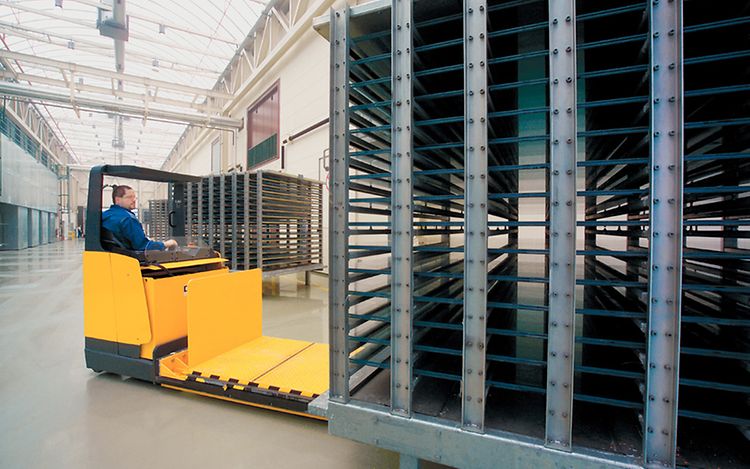

Úloha:
• Odvetvie: chemický priemysel
• Náklad: tabule plexiskla
• Miesto použitia: vysoké pece
• Vozík: prevádzka so spolujazdou vodiča, bočné sedadlo
• Nosnosť: 10 000 kg

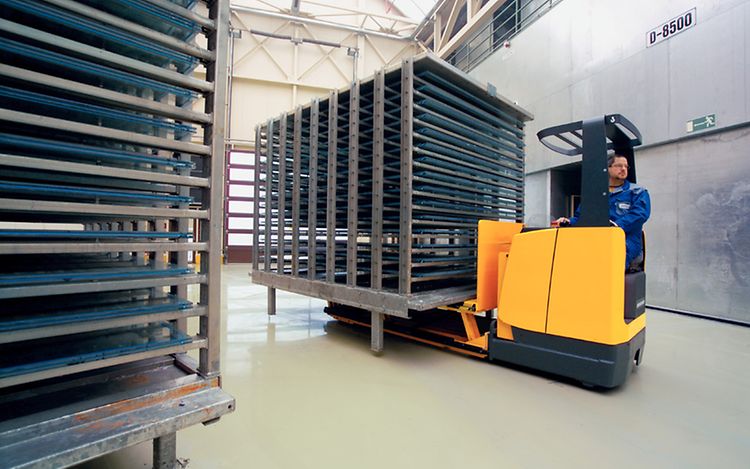

Riešenie:
Plošinový vozík ETH-P 100
• Výška zasunutia 310 až 490 mm
• Celková dĺžka: 4 650 mm
• Celková šírka: 1 120 mm
• Zdvih: 300 mm
• Dĺžka plošiny: 3 100 mm
• V červených puzdrách skladované kyvné páky zdvihu
• Pružiny na urýchlenie rýchlosti spúšťania
Automobilový priemysel

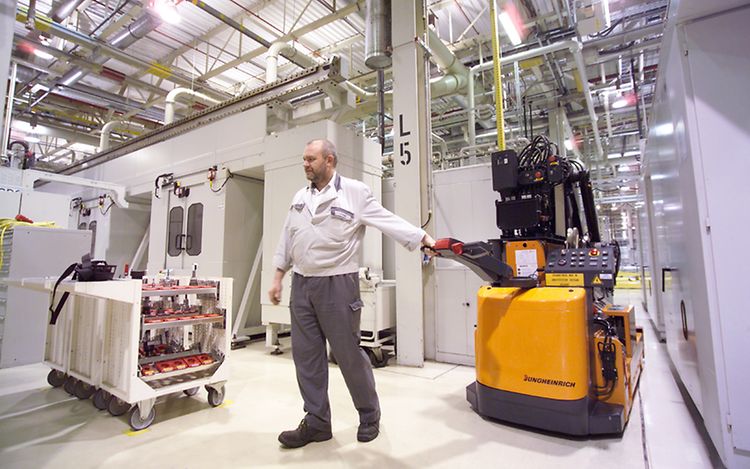

Úloha:
• Odvetvie: automobilový priemysel
• Náklad: rôzne modely osobných vozidiel
• Miesto použitia: napr. prototypová autodielňa
• Vozík: prevádzka s pešou obsluhou, špeciálne uchopenie pre nápravu osobných vozidiel, extrémna obratnosť
Riešenie:

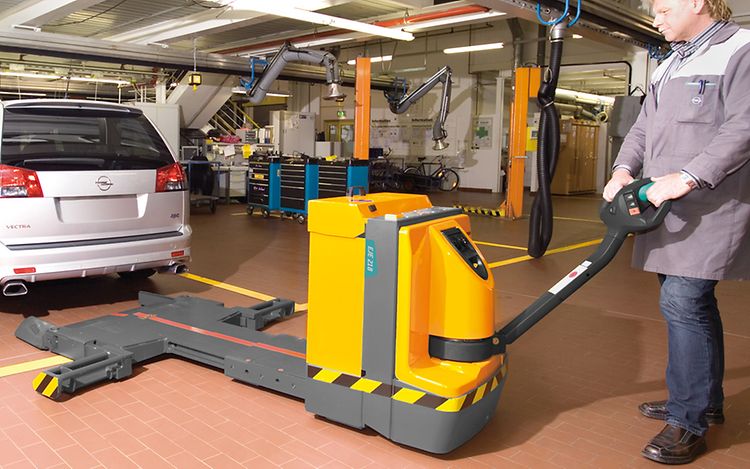

Vozík EJE 218 na prepravu osobných vozidiel
• Špeciálny nosný diel s upínacím zariadením
• Teleskopické zariadenie na prispôsobenie sa každému prepravovanému modelu osobného vozidla
• Otočiteľné okolo nápravy osobného vozidla vďaka rotujúcim nosným kolesám
Nápoje
Úloha:
• Odvetvie: nápojový priemysel
• Náklad: nakladacie stredisko vínových zásobníkov
• Miesto použitia: vínne pivnice
• Vozík: výhradne prevádzka s pešou obsluhou bez plošiny na státie, riadenie ojom, 8 000 kg
• Nosnosť
Riešenie:

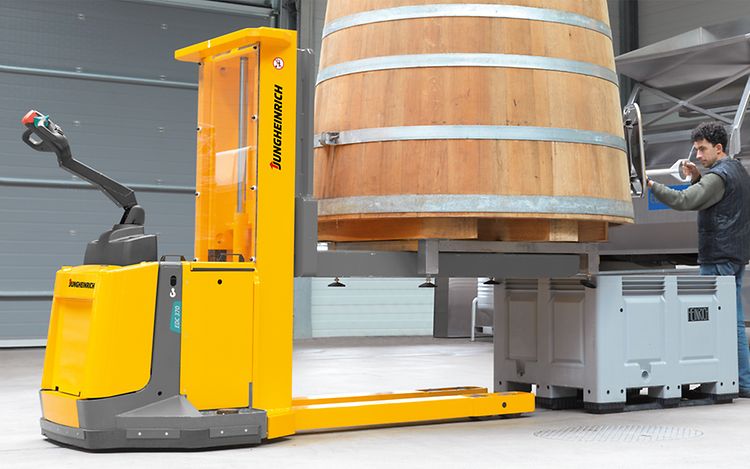

Vysokozdvižný vozík EDC 370
• Dĺžka vidlíc 2 000 mm
• Zosilnený rám
• Zosilnený špeciálny nosný diel • Jednoduché zdvíhacie zariadenie
• Priemer vidlíc (vonkajší mostík): v = 140 mm, h = 30 mm, e = 230 mm
Letiská

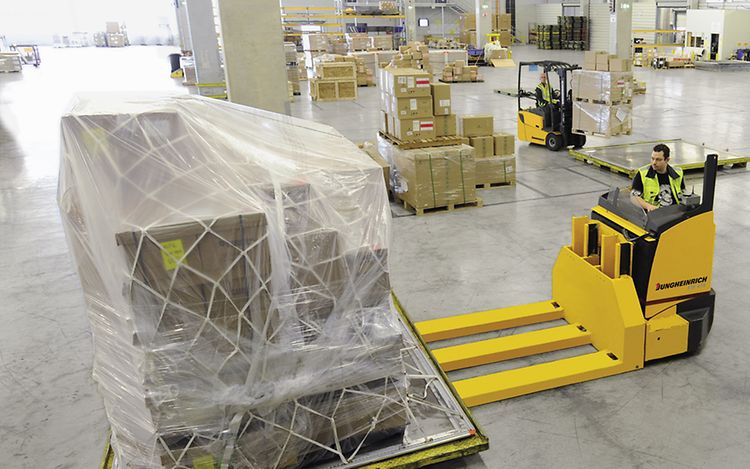

Úloha:
• Odvetvie: letisková logistika
• Náklad: prepravné boxy
• Miesto použitia: letisko
• Vozík: prevádzka so spolujazdou vodiča, bočné sedadlo, nosnosť 7 500 kg
Riešenie:
Nízkozdvižný vozík ETE 475
• Dĺžka vidlíc 3 000 mm
• Trojnásobné vidlice
• Magnetická brzda
• Obojstranné vyberanie batérie
• Pneumatiky z Vulkollanu
